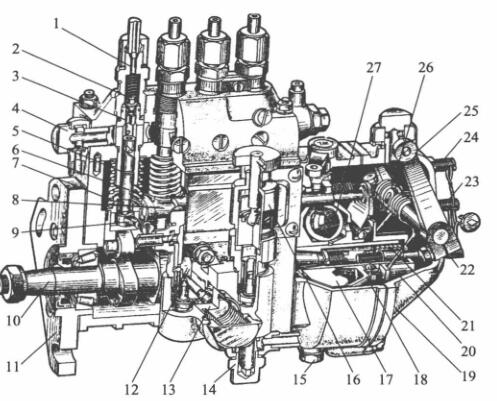

今天广西顶博电力为大家分享一下国产广西顶博发电机组制造核心部件喷油泵-国产I号喷油泵。如图所示，为广西顶博发电机组制造:四缸柴油机I号喷油泵的总体构造图。由分泵、油量控制机构、传动机构和泵体四部分组成。

分泵：在柱塞上部的圆柱面上铣有45°的左向斜槽，槽中钻有小孔，与柱塞中心的小孔相通。柱塞中部有一浅的小环槽，可储存少量柴油，以润滑柱塞与柱塞套筒之间的摩擦面。柱塞套筒上有两个在同一高度上的小孔，靠近斜槽一边的为回油孔，另一边为进油孔。在塞套筒装入泵体后，为了保证这两个油孔的正确位置，同时，为防止柱塞套筒在工作时发生转动，在柱塞套筒上部铣有小槽，并且用定位螺钉加以定位。柱塞套筒的上部为出油阀偶件（出油阀和出油阀座）和出油阀紧座。出油阀座与柱塞套筒上端面之间的密封是靠加工精度来保证的，并借出油阀紧座通过铜垫圈将出油阀座压紧在柱塞套筒上。出油阀紧座的拧紧力矩为50～70N·m，过大可能压碎垫圈。

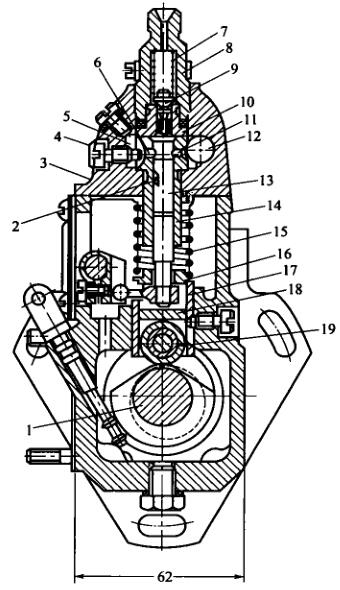

   I号喷油泵的分泵构造图

1-进行高压液压管连接管; 2-油多阀; 3-油多高压闸阀; 4,14-进油螺丝钉; 5-套简; 6-轴向注塞泵泵; 7-轴向注塞泵泵扭簧; 8-油门连接杆;  9-控制臂; 10-气缸轴; 11-放置接盘; 12-输油管线管泵轴力轮; 13-输油管线管泵; 15-放油螺塞; 16-手汽油泵;  17-驱动器盘; 18-从动盘; 19-外壳; 20-滑套; 21-效准扭簧; 22-油情况改变螺丝钉; 23-怠速急停开关螺丝钉; 24-极速急停开关螺丝钉; 25-控速手柄; 26-控速扭簧; 27-飞球

滚轮体总成：它由滚轮体、滚轮及调整垫块等组成。滚轮内套装有滚轮衬套，它们之间可相对转动，而滚轮衬套也可在滚轮轴上转动，这样就使各零件磨损较均匀，提高了使用寿命。滚轮体装在喷油泵下体的垂直孔内，滚轮体一侧开有轴向长孔，定位螺钉尾部伸入此孔中，既可防止滚轮体工作时转动，又不致妨碍其上下运动。

油量控制机构：国产I、Ⅱ、Ⅲ号系列泵都采用拨叉式油量控制机构。对于四缸喷油泵，则在同一供油拉杆上，用螺钉固紧有四个调节叉，各分泵柱塞尾端的调节臂球头，分别放入相应调节叉的槽中，当供油拉杆移动时，使四个柱塞同时转动，从而改变了各缸的供油量。柴油工作时，供油拉杆由调速器自动控制，根据外界负荷的变化自动调节供油量。如果分泵供油不合适而需要调节，则可松开该调节叉的锁紧螺钉，使调节叉在供油拉杆上移动一定距离即可。

传动机构：主要由驱动齿轮、凸轮轴和滚轮体等组成。驱动齿轮由曲轴通过情齿轮带动。传动机构的主要功用是推动柱塞向上运动，而柱塞下行则是靠柱塞弹簧的弹力。凸轮轴上的偏心轮用于驱动输油泵。凸轮轴另一端固定有调速器的驱动盘，通过它将动力传给调速器。凸轮轴的两端由锥形滚柱轴承支承。通过一端装于轴承内圈一侧的调整垫片可调整凸轮轴的轴向间隙。调整时，要求凸轮轴转动灵活而最大间隙不超过0.15mm滚轮体的构造如图所示。

  压轮体总程的核心效果是保障提供的油展开时段的较准性，对待多缸柴油密度机在于，都要保障各缸提供的油时段的不一性。起保障目的的器官是压轮上部到调节垫铁上水平面的高速H。当喷真空泵凸轮轴轴伞齿与曲轴伞齿相应部位肯定时，H越大，液压泵关进油孔的时段越久，提供的油展开时段也越久。反过来就，H越小，提供的油展开时段越延长。这样要会按照结构设计和试验报告推算适合的的压轮体做工作高速H，以保障提供的油展开时段的较准性。

1-凸轮机构轴; 2-注塞泵斜槽; 3-泵盖; 4-分析螺母; 5-回油道; 6-回油孔; 7-很油阀压缩气弹簧片; 8-很油阀紧座;  9-很油阀; 10-很油阀球; 11-进油孔; 12-进油道; 13-注塞泵; 14-注塞泵套简;  15一注塞泵压缩气弹簧片; 16-压缩气弹簧片座; 17-挺柱体:; 18-垫板; 19-中键

  面对多缸机，各分泵的H值应等于。更改保护层混凝土垫块在喷真空泵出厂之时均已调好，不能随心所欲对调。保护层混凝土垫块是用抗刮建材加工而成并举行热加工处理以挺高对抗强度，如此便用中不适合受到偏磨。如长的时间便用后受到偏磨较多，可换面便用。

  喷油阀泵体分上下两边俩部分，喷油阀上体用以按装液压泵偶件及冒油阀偶件，阴道用以按装轴承轴、滑轮体和输软管管阀等。泵体前侧北部还有检视窗孔，要怎样排查和优化泵加油量。下方有检视发动机油面的检视孔。喷油阀上体有一根油道，与各液压泵套筒或是的环型油槽相联。环型油槽则与液压泵套筒上的进、回油孔相联。由输软管管阀供来的高压油根据进软管连线接头进人油道中。油道中的静音压差由装在回软管连线接头内的回油阀把控，一的要求维持在5～10kPa范围之内内。汽压过低，在液压泵上行时，静音没法更快根据进油孔进人液压泵顶部油腔。当加油量频繁而使汽压身高时，过多的的静音会顶开回油阀流往静音细滤器中。
